Schnell zur Schönschrift

Carsten Dachsbacher

Das Window-GDI+-Subsystem von Windows XP und Windows Server 2003 ist für die Darstellung bzw. Ausgabe auf dem Bildschirm und Druckern verantwortlich. Sie greifen hierbei auf die Nachfolge API zu GDI (Windows Graphics Device Interface) über C++-Klassen zu, die bereits in älteren Windows-Versionen zur Verfügung standen.

Zwecks Abwärts­kompatibilität unterstützen Windows XP/Server 2003 auch das bisherige GDI Interface, doch GDI+ können Sie leichter und schneller für neue Applikationen verwenden. Die Dienste von GDI+ lassen sich in drei große Bereiche unterteilen.
● Der erste Punkt ist 2D-Vektor-Grafik. Damit ist das Zeichnen von Primitiven, wie Linien, Kurven etc., gemeint, die durch eine Menge von Punkten in einem Koordinaten­system definiert sind, z.B. wird eine Linie durch Start- und Endpunkt definiert. GDI+ stellt Klassen zur Verfügung, die die Information über die Primitive selbst enthalten, Klassen, die speichern, wie die Primitive gezeichnet werden sollen, und Klassen, die das Zeichnen an sich übernehmen. So zeichnen Sie z.B. ein Rechteck mit der Rect-Klasse, speichern Dimension und Position per Pen-Klasse und Sie legen Linienfarbe, -dicke und -stil per Graphics-Klasse fest.
● Bild­bearbeitung ist der zweite Aufgaben­bereich, der durch GDI+ abgedeckt wird. Darunter fällt die Verwaltung und das Zeichnen von Bitmaps, wofür eine Reihe von Klassen und Methoden zur Verfügung stehen. Außerdem wird die Funktionalität zum Laden und Speichern von Bitmaps in verschiedenen Formaten, wie z.B. JPG, PNG, BMP, bereitgestellt.
● Der dritte und letzte Bereich ist die Typographie, also die Darstellung von Text mit verschiedenen Schriftarten, -größen und Attributen. Hierzu zählt z.B. auch die Textdar­stellung mit Subpixel-Antialiasing für TFT-Bildschirme.

Die Klassenstruktur

Das C++-Interface von GDI+ besteht aus etwa 40 Klassen, zahlreichen Enumerations und wenigen Structures. Weiterhin gibt es noch eine kleine Zahl von Funktionen, die nicht Member einer Klasse sind. Die Klasse Graphics ist gleichsam der Kernpunkt des GDI+-Interface: Hier finden Sie die Methoden, die Linien, Kurven, Bilder und Text zeichnen. Wie bereits erwähnt, ist die Graphics Klasse auf die Informationen aus anderen Klassen angewiesen, um z.B. Linien mit einer bestimmten Farbe (Pen) zu zeichnen. Es gibt Klassen, die primär als Datencontainer dienen, wie z.B. die Rect-, Point und Size Klasse, und für verschiedene Zwecke eingesetzt werden. Andere sind spezielle Hilfsklassen, wie z.B. die BitmapData Klasse, die Bildattribute und -daten für die Bitmap Klasse speichert, die wiederum Methoden zur Bild­manipulation bereitstellt.

Zu GDI+ gehören aber auch einige Funktionen, die nicht Bestandteil einer Klasse sind. Die beiden wichtigsten Funktionen sind GdiplusStartup, die Sie vor einem anderen GDI+-Befehl aufrufen müssen, und GdiplusShutdown, die Sie verwenden, wenn Sie alle GDI+-Aufrufe abgeschlossen haben.

GDI+ Step by Step

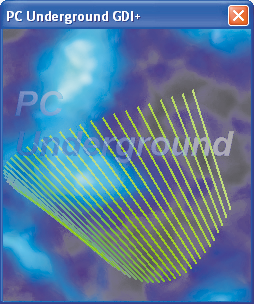

Schrittweise demonstrieren wir Ihnen die Verwendung der wichtigsten GDI+-Funktionen anhand eines einfachen Beispiels. Unser Beispiel­programm öffnet eine modale Dialogbox, deren Window Procedure beim Empfang einer WM_PAINT Nachricht unsere GDI+-Kommandos abarbeitet, um eine einfache Animation darzustellen.

Mit einem Timer – gesetzt beim Empfang der WM_INITDIALOG Nachricht – wird das Neuzeichnen des Dialoginhalts regelmäßig mit InvalidateRect(...) erzwungen. Beim Start des Programms initialisieren Sie zunächst GDI+ und erzeugen die Dialogbox:

GdiplusStartupInput gdipStartupInput;


Das zurück­gelieferte gdiplusToken übergeben Sie bei Programmende wieder:

GdiplusShutdown(gdiplusToken);


Widmen Sie sich also nun der WM_PAINT-Behandlung. Um auf einen Device Kontext zu zeichnen, müssen Sie dazu ein Graphics Objekt erzeugen. Dieses Objekt speichert alle Attribute für ein Device und die Attribute der Primitive, die Sie zeichnen:

Graphics graphics(hdc);


Da Sie, um Flackern zu vermeiden, nicht direkt in den Dialog zeichnen wollen, legen Sie ein Bitmap mit der richtigen Größe an und verwenden dieses später zum Zeichnen – dazu benötigen Sie ein Graphics Objekt, das mit dem Bitmap assoziiert ist:

RECT rect;.....


Zum Einstieg zeichnen Sie eine Linie in das Bitmap. Dazu benötigen Sie einen Pen, der Farbe und Strichstärke der Linie speichert. Anschließend können Sie mit der Graphics::DrawLine-Methode die Linie von (0,0) nach (77,44) zeichnen:

Pen p(Color(alpha, red, green, blue));
graph->DrawLine(&pen, 0, 0, 77, 44);


Um das Ergebnis zu sehen, müssen Sie das Bitmap noch auf den Device Context der Dialogbox kopieren. Um ein Bitmap auf ein Graphics Objekt zu zeichnen (und um nichts anderes handelt es sich hier), verwenden Sie folgenden Aufruf, wobei das Rectangle den zu zeichnenden Bereich angibt:

graphics.DrawImage(&bmp, rect);


Abschließend deklarieren Sie den Client-Bereich der Dialogbox, d.h. die Region des Bildschirms, die Sie aufgrund der WM_PAINT-Nachricht aktualisieren sollten:

ValidateRect(hDlg, &rect);


Das Beispiel­programm setzt noch weitere Grafik­funktionen ein: Wie Sie vielleicht bemerkt haben, haben wir den Hintergrund des Bitmaps gar nicht gelöscht. Der Inhalt ist also undefiniert. Zum Löschen des Bildhinter­grundes zeichnen Sie ein Rechteck in der gewünschten Farbe. Um Flächen einzufärben, verwenden Sie keinen Pen, sondern einen so genannten Brush. Ein Brush ist ein Füllmuster, das eine einzelne Farbe, einen Farbverlauf oder eine Textur enthalten kann.

Um den Hintergrund einfarbig zu kolorieren, legen Sie einen SolidBrush an und rufen damit die FillRectangle Methode des Graphics Objektes auf:

SolidBrush brush(Color(255, 0, 0, 0));
graph->FillRectangle(&brush, rect);

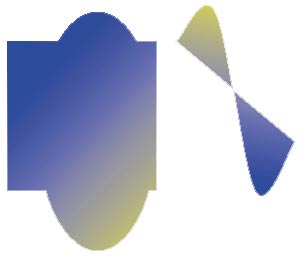

Wenn Sie den Hintergrund mit einem Farbverlauf füllen möchten, ist das für GDI+ kein Problem. Sie tauschen lediglich den Brush aus und verwenden statt einem SolidBrush einen LinearGradientBrush. Das folgende Beispiel (Quellcode Heft-CD) erzeugt einen Farbverlauf von halb-transparentem Gelb zu opakem Blau, der diagonal (45 Grad Rotation) verläuft:

LinearGradientBrush ...

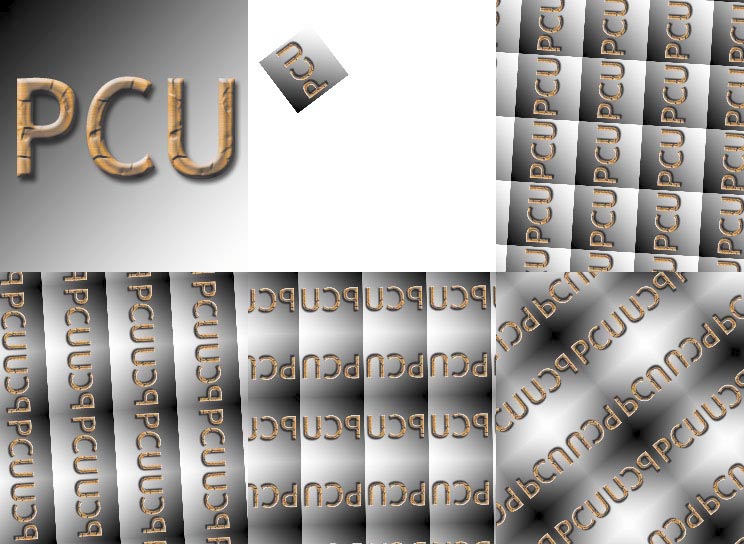

Die dritte hier vorgestellte Variante ist der TextureBrush. Dem Konstruktor dieser Klasse übergeben Sie ein Image Objekt. Ein Image Objekt stellt Methoden zur Verfügung, um Bitmaps und Vektorgrafik zu laden und zu speichern. Die Bilddaten werden dabei im Objekt gehalten und mit einer Reihe von Methoden können Sie auf Attribute zugreifen. Die Image Klasse kann auch Bilddateien verschieden­ster Formate wie BMP, ICON, GIF, JPEG, PNG, TIFF lesen. Dazu verwenden Sie diese Klasse auch, wenn Sie wie im Beispiel einen TextureBrush anlegen. Laden Sie damit eine Bilddatei und übergeben Sie das Image dem Brush-Konstruktor:

Image image(L"./data/image.jpg");


Der Wert des zweiten Parameters des Konstruktor (Quellcode auf der Heft-CD) gibt an, dass das Bild beim Füllen einer Fläche gekachelt wird, wobei verschiedene Optionen ein abwechselungs­reiches Bild ergeben.

Sowohl der LinearGradientBrush als auch der TextureBrush bieten Trans­formationen an, d.h. der Brush kann verschoben, skaliert oder rotiert werden. Dazu speichern diese Klassen intern eine Transformations­matrix, die Sie direkt angeben oder modifizieren können. Die Matrix definiert eine affine Abbildung, speichert diese aber in einer 3x3-Matrix, von der die dritte Zeile immer die Werte (0,0,1) enthält. Mit der Methode ResetTransform setzen Sie die Abbildung zurück. Anschließend können Sie z.B. die RotateTransform(30.0f, MatrixOrderPrepend), eine Rotations­abbildung, erzeugen und mit der bereits gespeicherten verknüpfen. Der zweite Parameter gibt an, dass die Multiplikation der Rotations­matrix links an die bereits gespeicherten stattfindet.

Beachten Sie, dass die Matrix­multiplikation nicht kommutativ ist und dass sich Abbildungen anschaulich von rechts nach links aufbauen. Um die Matrix am rechten Rand zu multiplizieren, verwenden Sie den Parameter MatrixOrderAppend.

Die letzte hier vorgestellte Funktionalität des Graphics Objektes ist die Textausgabe. Als erstes benötigen Sie ein FontFamily Objekt, das eine Gruppe von Schriftarten mit demselbem Aussehen aber unterschied­lichem Stil repräsentiert:

FontFamily fontFamily(L"Arial");


Jetzt benötigen Sie noch ein Font Objekt, das die Familie wie Schriftgröße, Art und Stil beinhaltet, um den Text auszugeben. So erhalten Sie einen Arial-Font der Größe 35 in kursiver Fettschrift:

Font font(&fontFamily, 35,
	FontStyleItalic | FontStyleBold,
	UnitPixel);


Schließlich speichern Sie noch die Position in einer PointF Klasse und geben per Graphics Objekt den Text aus:

PointF position(5.0f, 55.0f);...


Speichern mit der Image Klasse

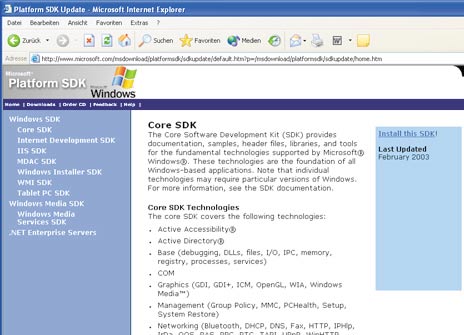

Wie erwähnt, laden und speichern Sie per Image Bilddateien in verschieden­sten Formaten. Als erstes legen Sie ein IStream Objekt an, welches Sie in den Bibliotheken des Platform SDK finden (Kasten), um Daten im Hauptspeicher ablegen und auslesen zu können.

IStream *stream;...


Als nächstes wählen Sie den Encoder mit einer Hilfsfunktion aus der MSDN Library, um dessen entsprechende Class ID auszulesen:

CLSID jpegClsid;....


Diese – im Source Code in der MSDN Library enthaltene – Funktion enumeriert alle installierten Encoder und sucht anhand des übergebenen Bezeichner-Strings die entsprechende Class ID heraus. Diese übergeben Sie später an die Bitmap oder Image Klasse für das Encoding des Bildes. Nachdem Sie die Class ID bekommen haben, legen Sie noch die Kompressions­parameter für das JPEG-Encoding fest. Diese speichern Sie in der EncoderParameters Klasse (ein Container für EncodeParameter Objekte). Jeder Eintrag besteht aus einem Identifier (z.B. EncoderQuality), dem Typ der Variablen (EncoderParameterValueTypeLong), Anzahl der Werte und der Adresse des Wertes:

EncoderParameters enc;....


Damit können Sie das Bitmap bereits kodieren lassen und die resultierenden Daten in den Stream schreiben:

graph->Save(stream, &jpegClsid,
	&encoderParameters);


Per Seek-Kommando erfragen Sie die Größe der Bilddatei, die sich im Speicher des Streams befindet:

ULARGE_INTEGER compressedSize;....


Eine Methode, die Daten zu speichern, ist, Speicher außerhalb dieses Streams zu allokieren, die Daten dort hin zu kopieren und mit beliebigen Datei­funktionen zu schreiben:

FILE *f = fopen("bild.jpg", "wb");..


Mit den GDI+-Funktionen der Image Klasse können Sie somit auch sehr einfach Bildformate konvertieren, indem Sie Bilddateien laden und mit der gerade vorgestellten Methode in einem anderen Format speichern. Oder Sie verwenden den obigen Code, um Fensterinhalte als Bilddateien abzulegen.
