Schrill und bunt

Carsten Dachsbacher/Oliver Käferstein

Die Direct3DX Utility Library bietet Funktionen, die viele Aufgaben des 3D-Programmierers vereinfachen und sogar übernehmen. Diese Hilfsschicht setzt direkt auf den Direct3D- und DirectDraw-Komponenten von DirectX 7 auf.

Direct3DX wählt das 3D-Gerät für Setup und Ausgabe. In älteren Versionen von DirectX mussten Sie Vollbild- und Fenstermodus unter­schiedlich programmieren.

Die neue DirectX-Technik erleichtert es Ihnen, Bildaufbau und -bewegung zu codieren. Sie nimmt Ihnen viel Arbeit ab, wenn Sie Dateien mit den Formaten bmp, tga und dds laden wollen. Diese Dateien entstammen von Vektor- und Matrix-Operationen sowie von Bild- und Textur-Laderoutinen. DirectX erleichtert zudem die schnellen Konver­tierungen von Texturen und Farbformaten unabhängig von der verwendeten Grafikkarte.

Zunächst installieren Sie DirectX 7 und das DirectX 7-SDK. Letzteres laden Sie unter www.microsoft.com im Developer-Bereich.

Direct3DX initialisieren

Rufen Sie die Direct3DX-Befehle D3DXInitialize() und D3DXUninitialize() auf, bevor Sie Direct3DX verwenden und Ihr Programm beenden.

Nach der Initiali­sierung legen Sie ein D3DXContext-Objekt an. Mit diesem Schnittstellen­objekt zeichnen Sie auf einem D3DX-Device. Dieses Objekt repräsentiert eine Grafikkarte, die Direct-Draw und Hardware-beschleunigte 3D-Grafik unterstützt. Einen D3DXContext rufen Sie mit der Funktion

HRESULT D3DXCreateContext(
	DWORD deviceIndex,
	DWORD flags,
	HWND hwnd,
	DWORD width,
	DWORD height,
	LPD3DXCONTEXT* ppCtx
);


auf. Als Parameter verwenden Sie für deviceIndex die Konstante D3DX_DEFAULT, die das Gerät mit der besten Hardware-Beschleunigung auswählt. Bei flags bestimmen Sie, ob Sie eine Vollbild-, Fenster- oder Offscreen- (also im nicht sichtbaren Bildschirm­speicher) Ausgabe wünschen. Mit der Technik des Offscreen-Rendering berechnen Sie Spezialeffekte wie Spiegelungen:
• hwnd ist das Handle Ihres Windows-Fensters,
• width und height bestimmen die Breite und Höhe der Ausgabe, die Sie auch per D3DX_DEFAULT definieren können.
• ppCtx gibt die Adresse eines Zeigers auf ein D3DXContext-Objekt an. Der einfachste Aufruf für eine Vollbild­ausgabe lautet:

ID3DXContext *pD3DX = NULL;
D3DXInitialize();
D3DXCreateContext(D3DX_DEFAULT, D3DX_CONTEXT_FULLSCREEN, my_hwnd, 640, 480, &pD3DX);


Die Quellcode-Fragmente in diesem Artikel vernach­lässigen Fehlerabfragen. Aber bei der DirectX-Programmierung ist es notwendig, auftretende Fehler peinlichst genau zu überprüfen. Das gilt auch, wenn Sie einen Hardware-Beschleuniger verwenden. Stellen Sie fest, ob dieser unterstützt wird.

Wenn Sie einen D3DXContext erzeugt haben, lassen Sie sich einen Zeiger auf das darin enthaltene D3D-Ausgabegerät (D3DDevice) geben:

LPDIRECT3DDEVICE7 pD3DDevice = NULL;
pD3DDevice = pD3DX->GetD3DDevice();


Als nächstes prüft Ihr Programm, ob das D3DDevice die nötigen Fähigkeiten hat. DeviceCaps geben Ihnen Auskunft darüber, was eine 3D-Hardware ausführen kann. DeviceCaps sind Windows-Strukturen, mit denen Sie die Funktionalität von Windows-Geräten (Treibern und Hardware) abfragen. Sie erfragen diese Werte mit der Syntax:

D3DDEVICEDESC7 D3DCaps;
memset(&D3DCaps, 0x00, sizeof(D3DDEVICEDESC7));
pD3DDevice->GetCaps(&D3DCaps);


Der Befehl liefert Daten als Bits und Flags zurück. Um deren Bedeutung herauszufinden, nutzen Sie definierte Konstanten. Zum Beispiel gibt die D3DPBLENDCAPS_ONE-Konstante Auskunft darüber, ob das Device Alpha-Blending beherrscht, also transparente Texturen darstellen kann:

BOOL Caps;
Caps = (D3DCaps.dpcTriCaps.dwSrcBlendCaps & D3DPBLENDCAPS_ONE) &&
	(D3DCaps.dpcTriCaps.dwDestBlendCaps & D3DPBLENDCAPS_ONE) &&
	(D3DCaps.dpcTriCaps.dwShadeCaps & D3DPSHADECAPS_ALPHAFLATBLEND);
if(!Caps) return NICHTUNTERSTUETZT;


Die DirectX-Dokumentation beschreibt alle Caps-Konstanten.

Direct3D initialisieren

Setzen Sie den Renderstates (Begriff aus der DirextX-Welt), welcher das Aussehen der Grafikausgabe festlegt. Dieses beginnt mit der Hintergrund­farbe, geht über Textur-Mapping-Optionen und Effekte wie Nebel bis hin zu geometrischen Trans­formationen für die 3D-Daten. Die Hintergrund­farbe setzen Sie mit

D3DXCOLOR colorClear(1.0f, 0.0f, 0.0f, 1.0f);
pD3DX->SetClearColor(g_colorClear);


Die 3D-Daten, die Sie Direct3DX übergeben wollen, wandeln Sie auf zwei Arten für die Bildschirm­ausgabe um:
• Die sogenannte View-Matrix enthält die Information über Position und Blickrichtung des Betrachters.
• Die Projektions­matrix bildet den drei­dimensionalen Raum auf dem Bildschirm ab. Hierbei helfen Direct3DX-Matrixroutinen. Diese sind Bestandteil des Direct3X-Systems.

Definieren Sie eine Perspektiv-Transformation mit einem Kamera­öffnungwinkel von 45 Grad:

D3DXMATRIX matProjection;
D3DXMatrixPerspectiveFov(&matProjection, D3DXToRadian(45.0f), 3.0f / 4.0f, 0.1f, 100.0f);
pD3DDevice->SetTransform(D3DTRANSFORMSTATE_PROJECTION, matProjection);


Der Wert 3.0f/4.0f gibt das Höhen-Breiten-Verhältnis des Monitors an. Die Werte 0.1f, 100.0f markieren die minimale und maximale Distanz des sichtbaren Raums.

Für eine View-Matrix verwenden Sie eine affine Abbildung: eine Drehung und eine anschließende Verschiebung (Translation) im Raum. Direct3DX definiert Drehungen durch Quaternionen. Dabei wird eine Drehung nicht durch die Rotations­winkel um die Koordinaten­achsen oder eine Rotations­matrix beschrieben, sondern durch eine Achse, um die gedreht wird, und einen Drehwinkel. Da sich Quaternionen im Gegensatz zu Rotations­matrizen interpolieren lassen, eignen sich erstere besser für Animationen.

Ein Quaternion können Sie sich automatisch aus Rotations­winkeln anlegen lassen. Für eine Drehung um die Achsen X, Y, Z mit den Winkeln aX, aY und aZ schreiben Sie so:

D3DXQUATERNION qR;
D3DXQuaternionRotation YawPitchRoll(&qR, aY, aX, aZ);


Diese Reihenfolge stammt von dem englischen Begriffs-Tripel Yaw, Pitch, Roll. Damit stellen Sie die View-Matrix auf:

D3DXVECTOR3 Verschiebung(0.0f, 0.0f, 0.0f);
float Skalierung = 1.25f;
D3DXMatrixAffineTransformation(&matView, Skalierung, NULL, &qR, &Verschiebung);
D3DXMatrixInverse(&matView, NULL, &matView);
pD3DDevice->SetTransform(D3DTRANSFORMSTATE_VIEW, matView);


Übergeben Sie die Transformations-Matrizen mit

pD3DDevice->SetTransform(D3DTRANSFORMSTATE_???, NULL);


Ob Sie Polygone von vorne, hinten oder von beiden Seiten sehen wollen, und wie Sie die Polygone schattieren wollen, bestimmen folgende Zeilen:

// Polygone nur von vorne
pD3DDevice->SetRenderState(D3DRENDERSTATE_CULLMODE, D3DCULL_CCW);
// Flatshading(Schatten/Polygon)
pD3DDevice->SetRenderState(D3DRENDERSTATE_SHADEMODE, D3DSHADE_FLAT);


All diese Zustände (States) erklärt die DirectX-7-SDK-Hilfe. Moderne 3D-Beschleuniger führen Ihnen zudem ein Texture Mapping vor, das eine Besonderheit aufweist: Multi-Texturing. Dabei legen sich mehrere Texturen übereinander auf ein 3D-Objekt und verknüpfen diese durch spezielle Operationen wie Überblenden oder Farb-Addition. Das legt der Befehl

IDirect3DDevice7::SetTextureStageStage(...)


fest. Der erste Parameter gibt die Textur-Stage (Tiefe) an, deren Werte von 0 bis 7 reichen.

Die Optionen für die Textur-Stages unterteilen sich in Farb-, Alpha- und Textur-States mit zahlreichen Optionen. Für 24 Textur-Stage-States sind bis zu 24 weitere Werte zulässig.

Das folgende Beispiel verpasst Ihrem 3D-Objekt eine Textur ohne Extras. Die Textur wird nur beim Vergrößern und Verkleinern gefiltert

pD3DDevice->SetTextureStageState(0, D3DTSS_MINFILTER, D3DTFN_LINEAR);
pD3DDevice->SetTextureStageState(0, D3DTSS_MAGFILTER, D3DTFG_LINEAR);
pD3DDevice->SetTextureStageState(0, D3DTSS_MIPFILTER, D3DTFP_POINT);
pD3DDevice->SetTextureStageState(0, D3DTSS_COLOROP, D3DTOP_MODULATE);
pD3DDevice->SetTextureStageState(0, D3DTSS_ALPHAOP, D3DTOP_SELECTARG1);


Da Sie nicht immer alle acht Stages verwenden (was die meisten 3D-Grafikkarten ohnehin nicht können), schalten Sie einige Stages ab. Um alle Stages ab dem Wert 1 zu deaktivieren, schreiben Sie:

pD3DDevice->SetTextureStageState(1, D3DTSS_COLOROP, 3DTOP_DISABLE);
pD3DDevice->SetTextureStageState(1, D3DTSS_ALPHAOP, D3DTOP_DISABLE);


Die dazugehörige Textur, laden Sie einfach aus einer bmp-Datei:

LPDIRECTDRAWSURFACE7 ppTex;
D3DX_SURFACEFORMAT sf = D3DX_SF_UNKNOWN;
D3DXCreateTextureFromFile(pD3DDevice, 0, 0, 0, &sf,NULL,
	&ppTex, NULL, "texture.bmp", D3DX_FT_LINEAR);


Wenn Sie diesen Setup-Code eingegeben haben, können Sie sofort mit dem Zeichnen loslegen. Bei früheren Direct-X-Versionen mussten Sie zuerst ein Direct3D-Device zum Zeichnen suchen und dabei die Texturen in ein Format bringen, das Ihnen der 3D-Beschleuniger vorgab. Jetzt nimmt Ihnen Direct3DX diese Arbeit ab.

Rendering mit Direct3D

Zum Zeichnen eines Bildes beginnen Sie in Direct3D mit der Syntax:

pD3DDevice->BeginScene()

Im nächsten Schritt löschen Sie Bildschirm und Z-Buffer:

pD3DX->Clear(D3DCLEAR_TARGET | D3DCLEAR_ZBUFFER);

Der Z-Buffer speichert für jeden Bildschirm­pixel die Entfernung zum Betrachter. Daher sehen Sie Polygone korrekt im Vordergrund, die sich näher am Standpunkt des Betrachters befinden. Den Z-Buffer aktivieren Sie folgendermaßen:

pD3DDevice->SetRenderState(D3DRENDERSTATE_ZWRITEENABLE, TRUE);

Dann selektieren Sie die vorher geladene Textur, wobei der erste Parameter die Textur-Stage und der zweite den Zeiger auf die Textur bezeichnet:

pD3DDevice->SetTexture(0,ppTex);

Nun schicken Sie Direct3D die Polygone, die Ihre 3D-Grafikkarte zeichnen soll. Es gibt verschiedene Varianten:
• Die erste schickt die vorliegenden Daten unverändert mit folgendem Befehl an Direct3D

pD3DDevice->DrawPrimitive(...)

Dieser Funktion teilen Sie mit, was zu zeichnen ist: zum Beispiel Punkte, Linien, Dreiecke oder Dreiecks­streifen. Dazu geben Sie an, wie Ihre Vertex-Daten (Daten der 3D-Punkte) vorliegen. Wollen Sie zwei Dreiecke zeichnen, ohne sich um Texturen und Beleuchtung zu kümmern, schreiben Sie:

D3DLVERTEX data[6];
// Koordinaten setzen
for(i = 0; i < 6; i++ ) {
	data[i].x = ...;
	data[i].y = ...;
	data[i].z = ...;
}

pD3DDevice->DrawPrimitive(D3DPT_TRIANGLELIST, D3DFVF_LVERTEX,
	(LPVOID)&data, 6, 0);


Die Vertex-Daten, die Sie dabei übergeben, werden mit den vorgegebenen Matrizen transformiert, projiziert und schließlich dargestellt. Um 3D-Objekte schneller auszugeben, verwenden Sie

DrawIndexedPrimitive(...)

Dieser Befehl verwendet eine Liste mit Vertices und definiert die Dreiecke mit jeweils drei Indizes dieser Liste. Diese Form der Daten heißt Shared Vertex-Struktur. Der Vorteil ist, dass fast immer weniger Daten transportiert werden müssen. Bei größeren 3D-Objekten gilt:

DrawPrimitiveDraw IndexedPrimitive
Anzahl Dreieckenn
Anzahl Verticesn*3n/2


• Noch effizienter verschicken Sie die Polygon-Daten mit dem Vertex-Buffer. Sie definieren, wie Ihre Daten aussehen, packen diese in ein Paket und übergeben es Direct3D. Die Technik dahinter organisiert und erledigt den Rest. Einen Vertex-Buffer legen Sie während der Initialisierungs­phase an.

Beschreiben Sie darin zuerst die Vertex-Daten. Füllen Sie einen Vertex-Buffer mit noch untrans­formierten Vertices, Textur-Koordinaten und einem Farbwert pro Vertex, mit dem Sie dann Dreiecke zeichnen. Die Struktur dieser Beschreibung füllen Sie folgendermaßen:

D3DVERTEXBUFFERDESC vbdesc;
vbdesc.dwSize = sizeof(vbdesc);
vbdesc.dwCaps = 0;
vbdesc.dwFVF = D3DFVF_XYZ | D3DFVF_DIFFUSE |
	D3DFVF_TEX1 | D3DFVF_TEXCOORDSIZE2(0);
vbdesc.dwNumVertices = nVertices;


Dabei müssen Sie die maximale Anzahl der Vertices, die Sie in diesem Buffer speichern wollen, vorher wissen. Der Eintrag dwFVF bedeutet flexible vertexformat. Damit legen Sie einen Vertex-Buffer nach dieser Beschreibung an:

LPDIRECT3DVERTEXBUFFER7 pvbVertices;
pD3D->CreateVertexBuffer(&vbdesc, &pvbVertices, 0);


Als erste Sicherheits­maßnahme beantragen Sie den Zugriff auf den Vertex-Buffer. Damit gewährleisten Sie, dass Sie keine Daten überschreiben, die eventuell noch gar nicht verarbeitet wurden. Sie müssen den Vertex-Buffer deshalb also gegen andere Zugriffe wie zum Beispiel von Grafikkarten­treibern sperren. Gleichzeitig erhalten Sie einen Zeiger auf den Speicher, in dem die Vertex-Daten stehen.

Während des Zeichnens füllen Sie den Buffer zwischen BeginScene() und EndScene() mit Ihren Vertex-Daten. Die Struktur des Buffers definieren Sie so, dass sie Ihrem Vertex-Format entspricht. Dies haben Sie mit dem Vertex-Buffer angegeben:

typedef struct MY_VERTEX
{
	D3DXVECTOR3 pos;
	D3DCOLOR color;
	D3DXVECTOR2 texcoord;
} MY_VERTEX;

MY_VERTEX *pVertices;
pvbVertices->Lock(DDLOCK_WAIT | DDLOCK_WRITEONLY, (void **)&pVertices, NULL);


Greifen Sie auf den Speicher so zu, dass Sie Ihre Vertex-Daten schreiben können. Achten Sie darauf, dass Sie nicht mehr Daten schreiben, als der Vertex-Buffer aufnimmt. Dafür haben Sie eine maximale Anzahl von Vertices angegeben. Füllen Sie den Vertex-Buffer so:

for(i = 0; i < 6; i++)
{
	pVertices->pos.x = ...;
	pVertices->pos.y = ...;
	pVertices->pos.z = ...;
	pVertices->color = D3DCOLOR(1.0f, 0.0f, 1.0f);
	pVertices->texcoord = D3DXVECTOR2(0.0f, 1.0f);
	pVertices++;
}


Ein Unlock-Befehl gibt den Vertex-Buffer wieder frei:

pvbVertices->Unlock();

Verschicken Sie den Inhalt des Vertex-Buffers zum Zeichnen an Direct3D:

pD3DDevice->DrawPrimitiveVB(D3DPT_TRIANGLELIST, pvbVertices, 0, 6, 0 );


Ein weiterer Vorteil der Vertex-Buffer: Wenn Sie Direct3D die Trans­formationen übernehmen lassen und ein nicht animiertes 3D-Objekt (nur Vertices) im drei­dimensionalen Raum übergeben, können Sie einen Vertex-Buffer einmalig anlegen und immer wieder­verwenden. Sie können das Objekt aber noch frei mit Matrizen bewegen und drehen. Direct3D passt häufig verwendete Vertex-Buffer automatisch und optimiert für das verwendete Direct3D-Device an. Dazu dient die Funktion

pvbVertices->Optimize(pD3DDevice, 0);

Wenn Sie Ihre Vertex-Daten auf Performance optimieren, sollten Sie Vertex-Buffer mit dem DrawIndexedVB(...)-Befehl verwenden. Alle Polygon-Daten lassen sich in indizierte Polygonnetze umwandeln. Unser Artikel bietet dazu mit poly2ver.cpp den Pseudocode. Als Feinarbeit übergeben Sie die Polygonnetze nicht lose, sondern in sogenannten Triangle-Strips oder Triangle-Fans.

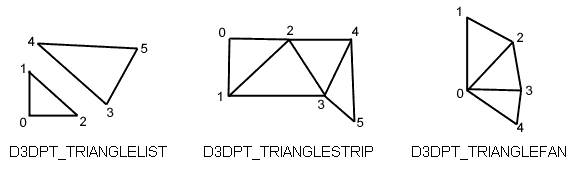

Der Vorteil der Übergabe von Triangle-Strips oder Triangle-Fans : Der 3D-Beschleuniger hat es mit weniger unterschied­lichen Kanten zu tun. Er kann bei Triangle-Lists nicht erkennen, dass sich zwei Dreiecke eine Kante teilen, wenn sie die gleichen Indizes verwenden. Bei Triangle-Strips/Fans ist das per Definition gegeben. Weniger Kanten teilen sich Polygone, die nicht vollständig auf dem Bildschirm liegen, bei denen also ein Teil abgeschnitten (geclipped) wird. Dann braucht der 3D-Beschleuniger eine Kante nur einmal zu clippen.

Wenn Sie alles mit oder ohne Vertex-Buffer gezeichnet haben, beenden Sie den Vorgang mit

pD3DDevice->EndScene();

und stellen das Bild dar:

pD3DX->UpdateFrame(0);

Der Vergleich älterer Direct3D-Versionen mit Direct3DX zeigt, dass sich Direct3D OpenGL mit seiner GLUtility-Library (GLUT) annähert, was das Handling der Trans­formationen und Texturen angeht. Außer den bereits erwähnten Features erlaubt Ihnen Direct3DX wie GLUT, mit einem Matrix-Stack zu arbeiten und einfache geometrische Primitive wie Kugel, Kegel oder Torus, zu zeichnen.

Auf einem Matrix-Stack können Sie Matrizen mit Push- und Pop-Operationen speichern. Matrix-Operationen verändern nur die oberste Matrix auf dem Stack. Matrix-Stacks sind vor allem praktisch, wenn Sie mit einem hierarchisch aufgebauten, animierten 3D-Objekt arbeiten.

Das funktioniert ähnlich wie bei dem Bewegungs­ablauf von Körper-Oberarm-Unterarm-Hand. Wenn sich der Körper bewegt, bewegen sich alle drei anderen Teile auch. Bewegt sich der Unterarm, ist nur noch die Hand betroffen.

Geometrische Primitive erzeugen Sie mit dem ID3DXSimpleShade-Interface von Direct3DX. Die Funktionen dieses Interfaces liefern Ihnen die Daten in Form eines Vertex-Buffers mit den Vertices und Texture-Mapping-Koordinaten und einer Indexliste für die Polygone.

Beispielprogramm: Direct3D

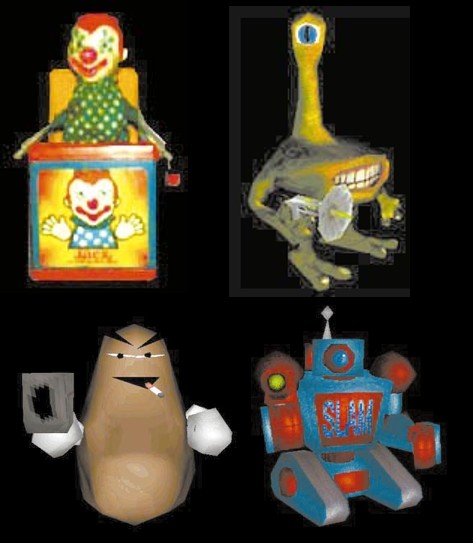

Das Beispiel­programm liest MD2-Dateien ein, welche Vertex-, Textur- und Animations­daten speichern, und stellt diese dar. In der Datei MD2model.cpp (auf der Heft-CD) finden Sie die Routinen, um MD2-Dateien zu lesen und die darin enthaltenen Daten für die Ausgabe mit Direct3D aufzubereiten. app.cpp initialisiert und steuert dabei den Ablauf des Beispiel­programms.
