Auf Knopfdruck

C. Dachsbacher/O. Käferstein

Wenn Sie ein Programm entwickeln, das mit Maus und Tastatur auskommt, können Sie auf DirectInput (Application Programming Interface für komplexe Ein/Ausgabegeräte) verzichten. Dann können Sie alle Eingaben des Benutzers in der Windows-Message-Schleife über Schlüssel­wörter wie WM_CHAR, WM_MOUSEMOVE abfragen und behandeln. DirectInput verwenden Sie, wenn Sie in extrem kurzen Zeitinter­vallen Daten des Eingabegeräts benötigen oder spezielle Eingabegeräte wie Force-Feedback-Joysticks, Lenkräder oder Ähnliches einsetzen wollen.

Erst wenn Sie DirectInput initialisiert haben, können Sie die Eingabegeräte ansprechen. Mit dieser Voraussetzung programmieren Sie so, dass Sie die Handlungen Ihrer Programmnutzer verarbeiten. Force-Feedback-Geräte (Eingabegeräte mit Datenströmen vom und zum PC) erhalten via DirectInput ihre Wirksamkeit.

DirectInput arbeitet direkt mit den Gerätetreibern zusammen, Maus- und Tastatur-Nachrichten (elektronische Schaltimpulse) werden unterdrückt oder ignoriert. Ignoriert bedeutet, sie sind für das Input-System uninteressant und werden weitergeleitet. Unterdrückt bedeutet, dass DirectInput die Daten von den Eingabegeräten verwendet. Dabei werden die Nachrichten, die normalerweise an Windows oder Fenster auf dem Bildschirm ausgegeben würden, nicht weitergeleitet. Wenn Sie also die Maus mit DirectInput im Exclusive Mode verwenden, kann Windows nicht einmal den Standard-Mauscursor darstellen, da es keine Nachrichten über den Zustand der Mausknöpfe oder Bewegungen bekommt.

Wegen des engen Zusammenspiels mit den Gerätetreibern ignoriert Direct-Input Einstellungen, die Sie in der System­steuerung für Maus oder Tastatur vornehmen. Bei der Tastatur kennt DirectInput auch keine Tasten­wiederholung. Es wird nur für jede Taste unterschieden, ob sie gerade gedrückt oder losgelassen ist.

Auch bei der Maus kennt DirectInput keine Einstellungen der System­steuerung wie Beschleunigung des Cursors oder vertauschte Knöpfe. Daher gehen alle Daten am Kontrollsystem von Windows (dem Subsystem) vorbei, das sonst für die Interpretation der Mausdaten zuständig wäre.

Einstellungen, die Sie direkt in den Treibern für die Eingabegeräte vornehmen, werden berücksichtigt. Wenn Sie eine Drei-Tasten-Maus besitzen und den Treiber anweisen, einen Klick mit der mittleren Maustaste als Doppelklick zu verwenden, meldet DirectInput einen Klick mit dieser Taste als zwei Klicks mit der ersten Maustaste.

Keine Regel ohne Ausnahme: Bei Joysticks verwendet DirectInput die Kalibrierungs­informationen, die der Benutzer in der System­steuerung eingestellt hat.

Bei den Schnittstellen verschiedener Geräteeingaben darf das Human Interface Device (HID) nicht fehlen. Dabei handelt es sich um eine Klasse innerhalb der Universal-Serial-Bus-Standards (USB), welche USB-Eingabegeräte ansteuert und auswertet. DirectInput unterstützt alle Geräte, die nach dem HID-Standard funktionieren. Im Gegensatz zu traditionellen Eingabegeräten können HID-Geräte zusätzlich Daten ausgeben. So können Sie zum Beispiel (wie bei Assembler-Programmen unter MS-DOS) Keyboard-LEDs an- oder ausschalten.

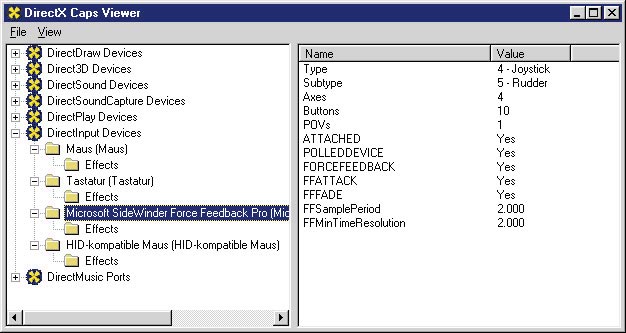

Wenn Sie mit DirectInput ein HID-Gerät auswählen, können Sie dessen Art und Fähigkeiten auslesen, weil vordefinierte Codes Sie darüber informieren. Über den HID-Standard finden Sie weitere Informationen unter der Adresse www.usb.org.

Programm mit DirectInput

Wie bei anderen Komponenten des DirectX-Systems gibt es auch für DirectInput ein DirectInput-Objekt. Dieses unterstützt die IDirectInput7-COM-Schnittstelle, die über die Methode CreateDeviceEx einen Zeiger auf IDirectInputDevice7-Geräte liefert. Das sind Eingabegeräte die eigene Features mitbringen. Dazu zählen Knöpfe und Tasten mit Reglern, die eine Position im Raum repräsentieren, Mausrädchen oder Joysticks.

Um DirectInput-Eingaben zu verarbeiten greifen Sie zunächst über die DirectInputCreateEx-Funktion auf das IDirectInput7-Interface zu.

Die mit einem Unterstrich gekenn­zeichneten Variablen nehmen Sie als global an. Dabei handelt es sich um Instance Variables, die Ihren Programmen ebenso eigen sind wie den Variablen der angeforderten Eingabegeräte.

// DirectInput Interface
LPDIRECTINPUT7 _di;
HRESULT hr;
hr = DirectInputCreateEx(_hinst, DIRECTINPUT_VERSION,
	IID_IDirectInput7, (void**)&_di, NULL);
if(FAILED(hr))
	return "geht nicht";


Nachdem Sie das IDirectInput7-Interface initialisiert haben, können Sie verschiedene IDirectInputDevice7-Objekte erzeugen lassen. Das bedeutet, dass Sie Zugriffe auf einzelne Eingabegeräte anfordern können. Die wichtigsten sind GUID (Global Unique IDentifier = global eindeutige Nummer zur Identifi­zierung):

GUID_SysMouse,
GUID_SysKeyboard
GUID_Joystick


Unter Windows stehen Ihnen eine Maus und eine Tastatur zur Verfügung. Ohne angeschlossene Tastatur bootet ein PC nicht, womit auch der Start von Windows entfällt. Startet Windows, bemängelt es das Fehlen einer Maus.

Den abgezogenen Joystick-Anschluss bemängelt Windows hingegen nicht. Deshalb ist der Eintrag GUID_Joystick keine Instance GUID, sondern eine Produkt GUID. Wenn Sie einen Joystick mit CreateDeviceEx anfordern, müssen Sie berück­sichtigen, dass das Kontrollsystem von Windows keine eventuellen Fehler meldet.

Wenn an einem PC mehrere Mäuse oder Tastaturen angeschlossen sind, werden die Geräte zusammen­gefasst. Sie können dann jede Maus oder Tastatur benutzen. DirectInput kennt noch weitere GUIDs:

GUID_SysMouseEm,
GUID_SysMouseEm2,
GUID_SysKeyboardEm,
GUID_SysKeyboardEm2


Diese Einträge dienen nur Testzwecken, in unserem Beispiel setzen Sie sie nicht ein. Der Unterschied zu den in unserem Programm aufgerufenen Maus- und Tastatur-GUIDs ist, dass bei den Test-GUIDs alle Eingaben über eine zusätzliche Emulations­schicht laufen.

Wenn Sie nicht wissen, welche Geräte sich an einem Rechner befinden oder welche installiert sind, können Sie nach ihnen suchen. Dabei hilft Ihnen die Methode

IDirectInput7::EnumDevices

Alle unterstützten Geräte dieser Art finden Sie in der Textbox auf S. 235.

Geben Sie die folgenden Zeilen Code ein, um auf Maus oder Tastatur zuzugreifen:

LPDIRECTINPUTDEVICE7 _mouse;
HRESULT hr;
hr = _di->CreateDeviceEx(GUID_SysMouse,
	IID_IDirectInputDevice7, (void**)&_mouse, NULL);
if(FAILED(hr))
	return „geht nicht“

LPDIRECTINPUTDEVICE7 _keyboard;
hr = _di->CreateDeviceEx(GUID_SysKeyboard,
	IID_IDirectInputDevice7, (void**)&_keyboard, NULL);
if(FAILED(hr))
	return „geht nicht“


Joystick-Geräte, die Sie nicht an jedem Rechner voraussetzen können, müssen Sie mit der Syntax

IDirectInput7::EnumDevices

suchen. Wie bei allen WindowsEnum-Methoden schreiben Sie eine Callback-Prozedur, die Sie mit der Syntax

IDirectInput7::EnumDevices

aufrufen. Als Parameter erhält die Callback-Prozedur bei jedem Aufruf eine Beschreibung von einem gefundenen Eingabegerät, und Sie können sich eines davon – sofern vorhanden – aussuchen.

Mit dem ersten Parameter von IDirectInput7::EnumDevices geben Sie an, welche Art von Eingabegerät Sie suchen: Joystick, Maus, Tastatur oder HID-Gerät. Sie können die Suche einschränken, indem Sie die Flags (der letzte Parameter bei IDirectInput7::EnumDevices ) entsprechend setzen. Sie können ausschließlich nach Force-Feedback-Geräten suchen oder nach Geräten, die gerade angeschlossen und nicht nur installiert sind.

Das folgende Codebeispiel demonstriert, wie Sie einen ange­schlossenen Joystick suchen und finden:

LPDIRECTINPUTDEVICE7 _joy;
// Die Callback-Prozedur
BOOL CALLBACK EnumCallback
	(LPCDIDEVICEINSTANCE pdidInstance, LPVOID pvRef)
{
	// Interface holt Joystick
	HRESULT hr = _di->CreateDeviceEx
		(pdidInstance->guidInstance,
		IID_IDirectInputDevice7,pvRef), NULL);

	if(FAILED(hr))
		return DIENUM_CONTINUE;
	// Enumeration beenden
	return DIENUM_STOP;
}
...

//Suche ANGESCHLOSSENEN Joystick
hr = _di->EnumDevices(DIDEVTYPE_JOYSTICK,
	&EnumCallback, (void**)&_joy,
	DIEDFL_ATTACHEDONLY);


Das DIEDFL_ATTACHEDONLY-Flag setzt voraus, dass der Joystick korrekt angeschlossen ist. Wenn Sie zusätzlich Force-Feedback-Fähigkeit verlangen, verwenden Sie folgenden Aufruf:

hr = _di->EnumDevices (DIDEVTYPE_JOYSTICK,
	&EnumCallback, (void**)&_joy,
	DIEDFL_ATTACHEDONLY | DIEDFL_FORCEFEEDBACK);


Mäuse mit Force-Feedback-Eigenschaften rufen Sie so ab:

LPDIRECTINPUTDEVICE7 _mausFF;
hr = _di->EnumDevices(DIDEVTYPE_MOUSE,
	&EnumCallback, (void**)&_mausFF,
	DIEDFL_FORCEFEEDBACK);

if(FAILED(hr))
	return „geht nicht“;


Damit haben Sie ein gewünschtes Eingabegerät angefordert. Nun müssen Sie den Geräten noch mitteilen, wie Sie von ihnen Daten erhalten wollen. Dabei können Sie genau einstellen, wie und welche Daten Sie bei der Bewegung der Geräte bekommen. Sie teilen dieses DirectInput über die Syntax folgender Methode mit:

IDirectInputDevice::SetDataFormat

Dabei lönnen Sie das Datenformat komplett selbst definieren, indem Sie eine DIDATAFORMAT-Struktur füllen und als Parameter übergeben, oder Sie verwenden einfach eine der global vordefinierten Variablen:

c_dfDIKeyboard
c_dfDIMouse
c_dfDIMouse2
c_dfDIJoystick
c_dfDIJoystick2


Für unsere Zwecke genügen die vordefinierten Einstellungen, und so setzen Sie sie für unsere angeforderten Geräte ein:

hr = _keyboard->SetDataFormat(&c_dfDIKeyboard);
if(FAILED(hr))
	return false;

hr = _mouse->SetDataFormat(&c_dfDIMouse2);
if(FAILED(hr))
	return false;

hr = _joy->SetDataFormat(&c_dfDIJoystick2)
if(FAILED(hr))
	return false;


Nachdem Sie das Programmgerüst so weit aufgebaut haben, müssen Sie DirectInput mitteilen, in welchem Modus Sie die Geräte betreiben wollen. Dabei steht Ihnen der DISCL_EXCLUSIVE-Modus zur Auswahl, bei dem Sie anderen Applikationen keinen Zugriff mehr auf das von Ihnen in Beschlag genommene Eingabegerät zugestehen können, oder der DISCL_NONEXCLUSIVE-Modus. Wie der Namen verrät, ist der Zugriff anderer Anwendungen in diesem Modus gestattet. Die Einstellungen nehmen Sie mit folgender Methode vor:

IDirectInputDevice7::SetCooperativeLevel

Damit können Sie genau beeinflussen, wie Ihre Instanz des Eingabeobjekts mit eventuell vorhandenen anderen Instanzen und dem System interagiert. Sie können fordern, dass Ihre Anwendung im Vordergrund laufen muss, oder Sie deaktivieren die Windows-Taste. Der Aufruf sieht folgendermaßen aus:

hr = _keyboard->SetCooperativeLevel(_hwnd,
	DISCL_FOREGROUND | DISCL_NONEXCLUSIVE);


Nachdem Sie das Coorperative Level gesetzt haben, müssen Sie das Eingabegerät vorbereiten und ihm mitteilen, dass Sie ab jetzt Daten bekommen wollen. Dies erledigen Sie mit der Syntax:

IDirectInputDevice7::Acquire Methode:

hr= _keyboard.device->Acquire();
hr= _mouse.device->>Acquire();
hr= _joy.device->Acquire();


Damit sind die Vorarbeiten, das Eingabegerät anzusteuern, abgeschlossen, und Sie können die Daten abholen. Diese liegen im geräte­spezifischen Format vor, das Sie entweder aus der vordefinierten Liste gewählt oder selbst festgelegt haben. Dazu geben Sie beispielhaft ein:

_mouse->SetDataFormat(&c_dfDIMouse2);

In unserem Beispiel­programm holen Sie mit einem Timer die jeweils aktualisierten Daten der einzelnen Eingabegeräte in Intervallen von zehn Millisekunden ab. In einer Direct3D-Anwendung oder einem Spiel könnten Sie die Daten zum Beispiel auch nach jedem Frame, also nach jedem berechneten Bild, abholen. Dabei sollten Sie berück­sichtigen, dass heutige 3D-Beschleuniger eventuell sehr hohe Frame-Raten schaffen. Mit weit über 100 Bildern pro Sekunde werden die Zeitintervalle unnötig klein. Bei zu kleinen Zeitinter­vallen erhalten Sie zu viele redundante Daten, da DirectInput Ihnen den jeweiligen Ist-Zustand eines Eingabesystems liefert.

Einige Eingabesysteme wie Joysticks sind pollable devices. Das heißt, dass Sie DirectInput informieren müssen, bevor Sie aktualisierte Daten von einem dieser Geräte abholen. Der Befehl dazu

_joy.device->Poll()

wird von nicht pollable devices automatisch ignoriert.

Die Methode

IDirectInputDevice::GetDeviceState()

holt die Daten ab. Übergeben Sie ihr einen Zeiger auf eine Struktur, die die Daten aufnehmen soll, und die Größe dieser Struktur. Wenn Sie selbst definierte Datenformate gewählt haben, müssen Sie auch definieren, wie diese Struktur aussieht. Für die vordefinierten Datenformate sehen Sie in der Tabelle unten den Namen der jeweils zugehörigen Struktur.

Mit folgenden Zeilen lesen Sie die aktuellen Informationen eines Joysticks aus:

HRESULT hr;
// Struktur für die Daten
DIJOYSTATE2 js2;
// Joystick-Info auslesen
hr = DIERR_INPUTLOST;
while(DIERR_INPUTLOST == hr)
{
	//Poll Befehl ausführen, um neue Daten auslesen zu können
	hr = _joy.device->Poll();

	// neue Daten auslesen
	hr = _joy.device->GetDeviceState(sizeof(DIJOYSTATE2), &js2);
	if(hr == DIERR_INPUTLOST)
		if(FAILED( _joy.device->Acquire()))
		{
			_log( "inputWRAPPER_DX7: updateJOY :
				cannot GetDeviceState");
			return false;
		}
}


Als Beispiel greifen Sie die DIJOYSTATE2-Struktur heraus:

typedef struct DIJOYSTATE2 {
	LONG lX; LONG lY; LONG lZ;
	LONG lRx; LONG lRy; LONG lRz;
	LONG rglSlider[2];
	DWORD rgdwPOV[4];
	BYTE rgbButtons[128];
	LONG lVX; LONG lVY; LONG lVZ;
	LONG lVRx; LONG lVRy;LONG lVRz;
	LONG rglVSlider[2];
	LONG lAX; LONG lAY; LONG lAZ;
	LONG lARx; LONG lARy;LONG lARz;
	LONG rglASlider[2];
	LONG lFX; LONG lFY; LONG lFZ;
	LONG lFRx; LONG lFRy;LONG lFRz;
	LONG rglFSlider[2];
} DIJOYSTATE2, *LPDIJOYSTATE2;


Das Listing macht deutlich, dass die Zeiten des simplen Atari Joysticks mit einem roten Knopf vorbei sind.

Force Feedback mit DirectInput

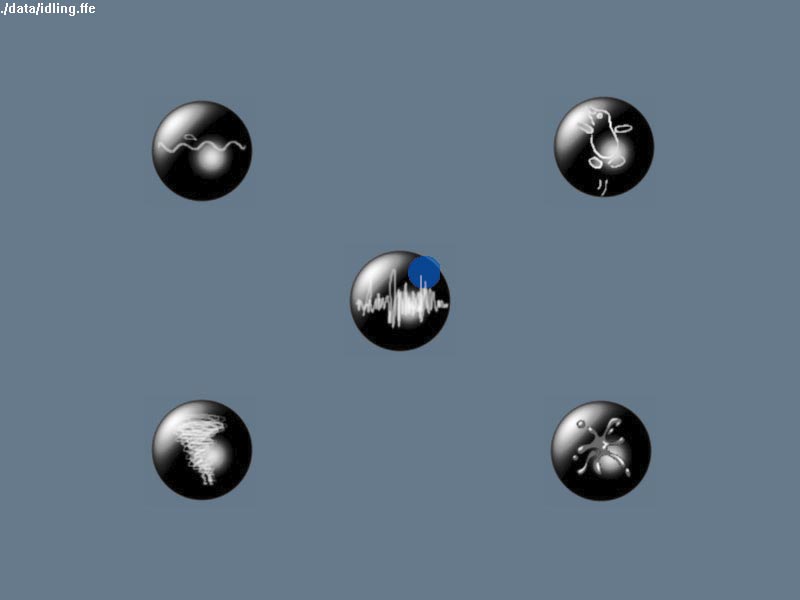

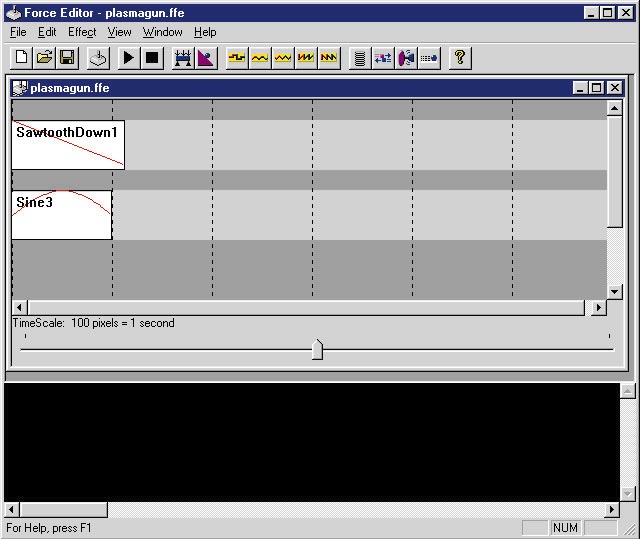

Mit dem Force-Feedback-Effekt-Editor (Bestandteil des DirectX7 SDK) nutzen Sie die Fähigkeiten der Force-Feedback-Geräte. Mit diesem Editor können Sie eigene Effekte erzeugen und speichern. Sie können diese Dateien dann mit DirectInput laden und für Ihre Force-Feedback-Geräte nutzen.

Laden Sie eine dieser Dateien, und holen Sie sich daraus die Effekte für den Joystick:

FILE_EFFECT effects;
effects.device = _joy.device;
char filename[] = "test.ffe";
// Effekte Enumerieren im File und im Callback erzeugen
if(_joy.canREACT)
{
	if(FAILED(_joy.device->EnumEffectsInFile(file,
		EnumAndCreateEffectsCallback, &effects, 0)))
		return false;
}


Um die Werte zu verarbeiten, benötigen Sie wieder eine Callback-Prozedur. Unsere Variante überprüft einfach, ob der angeschlossene Joystick die Fähigkeit mitbringt, einen Effekt abzuspielen, und fügt ihn in diesem Fall in eine Liste ein.

BOOL CALLBACK
	EnumAndCreateEffectsCallback(
	LPCDIFILEEFFECT fileEFFECT,
	LPVOID pvRef)
{
	HRESULT hr;
	LPDIRECTINPUTEFFECT effect = NULL;
	FILE_EFFECT* entry =
		reinterpret_cast<FILE_EFFECT*>(pvRef);
	// den File-Effekt anlegen
	if(FAILED(
		hr = entry->device->CreateEffect(
			fileEFFECT->GuidEffect,
			fileEFFECT->lpDiEffect,
			&effect, NULL))
	)
		//effekt nicht wiederzugeben
		//nächster bitte
		return DIENUM_CONTINUE;

	// eine neue Effekt-Node anlegen
	EFFECT_NODE enode;
	enode.effect = effect;
	enode.repeats = 1;
	//in verkettete Liste einhängen
	if(effect)
		entry->effects.push_back(enode);

	return DIENUM_CONTINUE;
}


Jetzt können Sie die geladenen Effekte, die Sie in der verketteten Liste gespeichert haben, ausgeben. Stoppen Sie alle eventuell schon laufenden Force-Feeback-Effekte:

//Zeiger auf Effekt d.Liste:

FILE_EFFECT *feff = ...;
feff->device->SendForceFeedbackCommand(DISFFC_STOPALL);


Und so spielen Sie alle Effekte aus der Liste der Reihe nach ab:

//eleganter Iterator:

std::vector<EFFECT_NODE>::iterator it;
for(it = feff->effects.begin(); it < feff->effects.end(); it++)
	// und Effekt starten !
	(*it).effect->Start((*it).repeats, 0);


Mit diesem Instrumen­tarium können Sie Ihre Eingabegeräte umfassend nutzen. Damit spielen Sie auf allen Programm­registern dieser Eingabegeräte und – dank Force Feedback – auch Ausgabegeräte. DirectInput ist eine der Säulen des DirectX-Systems und damit wesentlicher Bestandteil jedes Spiels, das auf DirectX basiert.
